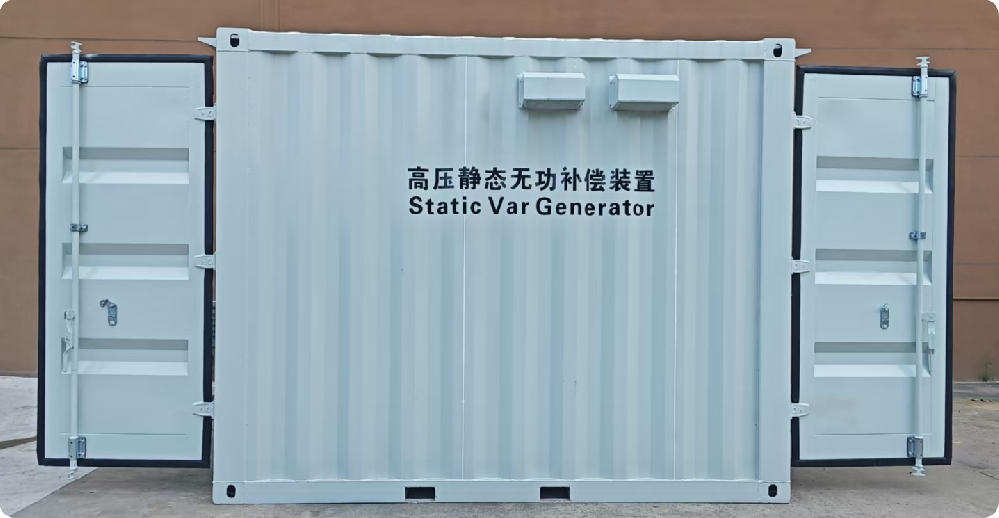

静止无功发生器SVG简介

一、产品简介
      SVG（静止无功发生器），是一种基于IGBT/SIC功率器件的电力电子设备，能够实时动态地提供容性或感性的无功功率，实现对电网无功功率的动态补偿和电压的稳定。静止无功发生器SVG就像一个精准、高效的“电力调节器”，专门用于提升电网的电能质量和运行效率。

二、 工作原理
     传统无源无功补偿装置通过投切电容器来进行补偿；而静止无功发生器SVG采用有源电力电子技术，其核心是将电压源型逆变器通过电感并联在电网上，通过调节逆变器交流侧输出电压的幅值和相位，直接控制其交流侧电流，就可以使装置吸收或者发出满足要求的无功电流，实现动态平滑补偿。
· 发出无功（容性）：当静止无功发生器SVG的交流侧电压高于电网电压时，它向电网输送容性无功功率，相当于一个“电源”。
· 吸收无功（感性）：当静止无功发生器SVG的交流侧电压低于电网电压时，它从电网吸收感性无功功率，相当于一个“负载”。这种基于电流直接控制的原理，使其响应速度极快，且不会与电网发生谐振。
三、 主要技术特点与优势
1. 响应速度快
  · 响应时间通常小于5ms，能够瞬间跟踪并补偿负载的快速变化，特别适用于冲击性、波动性负荷的场合。
2. 补偿精度高
  · 采用瞬时无功理论和SVPWM控制技术，可以实现无功功率的精确补偿，使功率因数稳定在0.99以上，甚至接近1。
3. 运行范围宽
  · 在同一额定容量内，无需切换即可实现从容性到感性的全程平滑调节，补偿能力不受系统电压影响。
4. 稳定性好，无谐振风险
  · 由于其是电流源特性，不会与系统阻抗发生谐振，避免了传统LC补偿装置可能引发的谐振过电压问题，安全性更高。
5. 谐波含量低
  · 采用多电平或PWM技术，自身产生的谐波电流很小，无需配备大容量的滤波装置。
6. 设计紧凑
  · 采用模块化结构，功率密度高，相比同容量的无源补偿方案体积更小，安装方便。
四、 主要应用场景
SVG广泛应用于输配电领域，提升功率因数，避免功率因数不达标造成的罚款，同时具备谐波及三相不平衡治理功能。
· 电力系统：用于变电站，稳定系统电压，提高输电线路的输电能力和带载能力。
· 风电/光伏站：抑制新能源电压波动和无功功率，提高新能源发电的并网质量。
· 钢铁冶金行业：补偿电弧炉、轧机等剧烈波动负载产生的无功冲击和闪变。
· 轨道交通：补偿电力机车产生的负序和无功电流。
· 化工/汽车制造：补偿大型感应电机、电焊机等负载，降低线路损耗，节约电能。
· 数据中心/医院：为精密设备提供纯净、稳定的电力环境。
· 新能源充电桩:补偿充电桩充电时线路损耗，补偿变压器的空载及带载无功功率，避免无功罚款。
· 商业建筑和民用: 补偿商场、写字楼、居民小区等应用现场的无功功率，提升变压器的带载能力，提升用电效率，同时可以治理谐波。
五、 总结
      静止无功发生器SVG代表了无功补偿技术的发展方向。它以卓越的动态性能、高度的稳定性和灵活性，有效解决了现代电网中日益突出的电能质量问题。通过提升功率因数、稳定电网电压、抑制电压波动，静止无功发生器SVG不仅保障了电力用户的生产安全和产品质量，也为电网的安全、经济和高效运行提供了强有力的技术支撑，是实现“双碳”目标下智能电网和高效能源利用的关键设备之一。随着电力电子技术的飞速发展，静止无功发生器SVG产品从最初的纯进口已经变成了中国遥遥领先，随着静止无功发生器SVG的价格的逐快速下降，静止无功发生器SVG产品的市场应用也会越来越广泛。

                     资料来源：电能质量研究员
