配电系统中，提升供电效率、改善电压质量并降低线损有哪些方法？
配电系统中，提升供电效率、改善电压质量并降低线损有哪些方法？
从10kV到400V/220V的配电系统中，无功补偿至关重要，它能提升供电效率、改善电压质量并降低线损。补偿方案主要分为无源补偿（使用电容器、电抗器等无源元件）和有源补偿（如SVG、APF等电力电子装置）两大类。
一、无源补偿方案详解

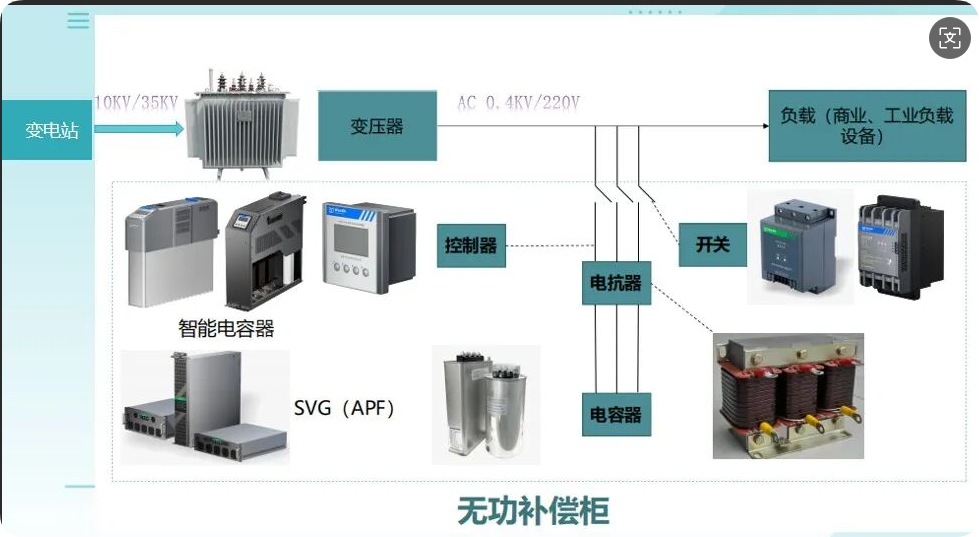

在10kV/400V配电中，无源补偿是最主流、经济的选择。其核心是根据系统无功谐波情况，将电容器与电抗器组合使用，并通过智能开关进行快速投切。
1. 核心元器件组合
· 智能电容器：核心单元，集成了自愈式低压电力电容器、智能测控单元、投切开关（晶闸管或复合开关）和保护单元。
· 串联电抗器：关键保护元件，与电容器串联，抑制合闸涌流，并构成调谐滤波器。常用电抗率有7%（主要抑制5、7次及以上谐波）和14%（主要抑制3次及以上谐波）。
· 投切开关：决定响应速度与寿命。
· 晶闸管开关：可实现“过零投切”（电压过零时投入，电流过零时切除），响应快（约≤20ms），无涌流、无拉弧，寿命长，适用于频繁投切的动态补偿。
· 复合开关：由晶闸管和磁保持继电器并联，结合了两者优点，投切瞬间由晶闸管实现过零，导通后由继电器承载电流，功耗低，可靠性高，是性价比较高的选择。
· 智能控制器：系统“大脑”，实时监测系统电压、电流、功率因数等参数，根据设定策略控制各支路电容器的投切。
2. 典型拓扑方案
根据10kV/400V变压器的接线和负载特性，主要有三种补偿方式：
· 集中补偿（在10kV侧或变压器400V侧总进线处）
· 目的：补偿变压器及上级电网的无功需求，提高功率因数，避免供电局罚款。
· 常见方案：采用固定补偿或分组自动投切的电容器组。在10kV侧，常采用“高压并联电容器装置”；在400V母线侧，则采用上文所述的智能电容补偿柜。
· 分组补偿（在车间或大型用电设备旁）
· 目的：补偿区域性或大容量感性设备（如电机、中频炉）的无功，降低线路损耗。
· 常见方案：针对设备负载特性配置专用补偿柜。对于轧机、中频炉等谐波源设备，需配置含调谐电抗器的滤波补偿装置。
· 就地补偿（直接在大型感性负载端并联）
· 目的：为单台大功率设备（如大电机）提供最直接、最有效的补偿，最大限度地降低线路损耗。
· 常见方案：采用“电容+电抗”组件或小型补偿箱，随设备同步投切。
二、 有源补偿方案：SVG与APF
有源补偿装置通过电力电子变流器，主动产生所需的补偿电流，动态性能远优于无源补偿。
1. 静止无功发生器（SVG）
· 工作原理：相当于一个可控的“交流电流源”，实时检测系统无功电流，快速生成一个大小相等、相位相反的电流注入电网，实现动态无功补偿。
· 核心优势：
· 响应极快（毫秒级），可应对冲击性负载。
· 输出电流不受电网电压影响，在低电压时仍能提供全额无功支撑。
· 不产生谐波，自身损耗低。
· 典型应用：轧钢机、起重机、电焊机等负载快速波动，或对电压稳定性要求高的场合。
2. 有源电力滤波器（APF）
· 工作原理：实时检测负载电流中的谐波和无功分量，控制变流器产生与之相反的补偿电流，从而将电源侧电流净化成正弦波。
· 典型应用：数据中心、通信机房、变频器集群、整流设备等谐波污染严重的场合。
3. 混合型与一体化装置ASV/UPQC
· SVG-APF一体化装置：一台设备同时具备动态无功补偿和有源滤波功能，是目前电能质量治理的高端解决方案。
· SVGC(混合无功补偿)：用固定电容器提供基础无功，用SVG进行快速精细调节和提供感性无功，实现性价比最优。
· APFC（混合有源滤波器）：将有源滤波器与无源滤波器结合，有源部分只需处理小部分谐波，降低了对有源装置容量的要求，适用于大容量谐波治理场合。
三、方案选择与应用建议：
可以根据配电系统的主要问题来快速判断方向：
1、场景一：以稳定感性负载为主，谐波含量符合国标
· 推荐方案：无源补偿（智能电容器组）
· 理由与拓扑：经济高效。在400V母线侧安装由智能电容器（内置自愈式电容、复合开关、保护单元）组成的自动补偿柜。采用“共补+分补”混合方式；若有一定谐波（主要是5、7次），电容器需串联7%电抗器，或者使用抗谐式智能电容器。
2、场景二：负载波动剧烈或对电压稳定有要求
· 推荐方案：静止无功发生器（SVG），或在无源补偿基础上加装SVG
· 理由与拓扑：SVG响应速度快，可瞬间提供容性或感性无功，稳定电压。适用于轧机、冲压机等场合。可直接并联在400V母线上。
3、场景三：谐波污染严重，导致电容器损坏或设备异常
· 推荐方案：有源电力滤波器（APF） 或 SVG-APF一体化装置
· 理由与拓扑：APF能主动消除2~51次谐波。需在谐波源负载上游并联接入。对于既有谐波又有快速无功波动的情况，一体化装置是优选。
4、场景四：大型工厂或园区，需综合治理
· 推荐方案：分级混合治理
· 理由与拓扑：在10kV母线侧安装高压SVC或SVG进行集中补偿；在各车间400V配电房，针对不同负载特性，分别配置滤波补偿柜（用于变频器群）、SVG（用于起重机）等，形成分层分级的综合治理网络。
四、核心总结
总的来说，从10kV到400V的无功补偿是一个系统工程：
1. 无源补偿（智能电容器组） 是基础、经济的选择，适用于绝大多数常规场景。
2. 有源补偿（SVG、APF） 是解决动态、谐波等高端问题的利器，性能优越但成本较高。
针对复杂的具体的应用场景（例如，是哪类工厂、主要负载类型、目前遇到的具体电能质量问题），我司可以为您提供更具针对性的拓扑配置和产品选型分析。
资料来源：电能质量研究员
